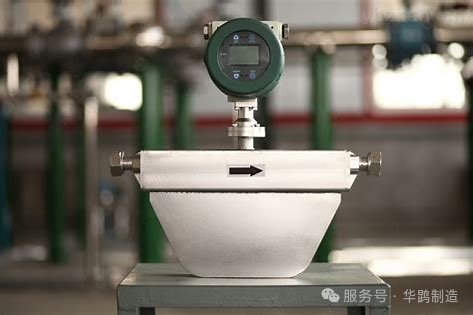

质量流量计，它是一种非常精确的流量测量仪表，能够实时、准确地测量流体的质量流量，并具备对流体温度、密度等参数进行监测的能力。关于质量流量计的安装是一个相对复杂但至关重要的过程，以下是详细的安装指南：

（素材来自于网络）

一、工作原理

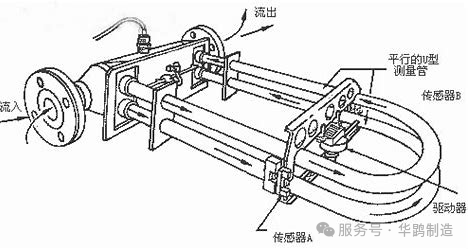

质量流量计是基于振动原理工作的，通过测量流体流经传感器时产生的振动变化来推算流体的质量流量。

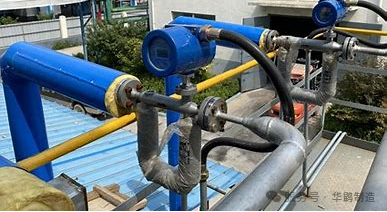

二、安装位置选择

1．‌远离振动源‌：安装位置应远离能引起管道机械振动的干扰源，如工艺管线上的泵等。如果无法完全避免，应采取加固措施来稳定仪表附近的管道。

2．‌温度变化考虑‌：注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺管线的膨胀节附近，以免因管道伸缩造成横向应力，影响测量准确度。

3．‌电磁干扰防范‌：应远离工业电磁干扰源，如大功率电动机、变压器等，至少保持0.6~1.0米以上的距离，以免传感器中测量管的自谐振动受到干扰。

（素材来自于网络）

三、安装方式

1．‌水平正装‌：若被测流体是液体，一般采用外壳朝下安装传感器，避免空气聚积在传感器振动管内，从而达到准确测量质量流量的目的。

2．‌水平倒装‌：若被测流体是气体，一般采用外壳朝上安装传感器，避免冷凝液聚积在传感器振动管内。

3．‌旗帜安装‌：若被测流体是液体、固体的混合浆液时，将传感器安装在垂直管道上，可避免微粒聚积在传感器测量管内。此外，如果工艺管线需要用气体和蒸汽清扫，这种安装方式还可以便于清扫。但请注意，这种安装方式较难固定，且压损较大。

四、安装步骤与注意事项

1．‌检查传感器‌：在安装前，应首先确认传感器的速度传感器线圈、驱动线圈的直流电阻以及铂电阻温度计的电阻值是否正常。

2．‌法兰连接‌：传感器安装法兰必须与管道法兰同轴连接，以减小安装应力，保证测量精度。

3．‌支撑稳固‌：传感器安装在工艺管线上时，应保证管道系统与传感器上游、下游侧各两个位置的稳固支撑物牢固连接。所有螺纹连接处必须紧固，夹紧工艺管道有助于减弱潜在的振动干扰。

4．‌避免用传感器支撑‌：禁止用传感器支撑工艺管道，应保证传感器外壳悬空，不与任何物体接触。在安装过程中，也应避免利用传感器外壳搬动传感器。

5．‌阀门安装‌：在传感器的上游、下游应装上断流阀，便于流量计调零和批量操作。传感器和截止阀应尽量靠近接受容器，且之间不应安装软管，以避免膨胀或压缩造成批量误差。

五、其他注意事项

1．‌电缆连接‌：传感器和变送器的连接电缆应按说明书规定，因为变送器接受的是低电平信号，所以电缆不能太长，并应使用厂家的专用电缆。

2．‌安装后的检查‌：安装完成后，应再次检查所有连接处是否紧固，传感器是否处于自由悬空状态，以及电缆连接是否正确等。

（素材来自于网络）

质量流量计安装后如何校准零点和调整

一、零点校准步骤

1．‌安装与预热‌：按照安装要求将质量流量计正确安装到管道上，并接通电源。让流量计充满介质并运行一段时间，通常建议1小时至数小时，以确保流量计达到稳定状态。

2．‌关闭阀门‌：先关闭质量流量计下游阀门，再关闭上游阀门，确保传感器已是满管状态且被测流体已完全停止流动。等待几分钟，让传感器内的流体稳定下来。

3．‌进行零点校准‌：按照流量计的说明书或操作界面的提示，进入零点校准模式。此时，流量计可能会显示“校零进行中”或类似的提示。校零过程一般需要持续几十秒。在此期间，不要进行任何操作。

4．‌检查与记录‌：校零完成后，检查零点是否稳定。可以多次进行零点校准，并记录每次校准前后的零点波动情况。如果实际零点在零附近波动，且波动范围小于其零点稳定性指标（通常要求在10以内），则认为调零点成功。

（素材来自于网络）

二、调整注意事项

1．‌确保安全‌：在进行零点校准和调整时，应确保操作人员的安全。关闭阀门和进行校准时，应遵循相关的安全操作规程。

2．‌遵循说明书‌：不同型号的质量流量计可能有不同的校准方法和步骤。因此，在进行校准和调整时，务必遵循具体型号的说明书或操作手册。

3．‌定期校准‌：为了确保质量流量计的长期准确性和稳定性，建议定期进行校准。校准周期应根据流量计的使用情况和介质特性来确定。

三、其他建议

1．‌保持清洁‌：定期清洁流量计的传感器和测量管，以避免污垢和沉积物对测量精度的影响。

2．‌避免干扰‌：在安装位置的选择上，应尽量远离强电磁干扰源和振动源，以确保流量计的测量准确性。
